实验基地

一、OTA检测简介

OTA，是英文Over the Air的缩写，直译为“通过空中”。在移动通信领域一般可以理解为评估DUT（Device Under Test，被测设备）的“空口”性能。这里的空口性能主要是指包括评估发射机的TRP （Total Radiated Power，总辐射功率）和评估接收机的C-TIS（Combined Total Isotropic Sensitivity，复合总全向接收灵敏度）两个最主要指标，单位为dBm。

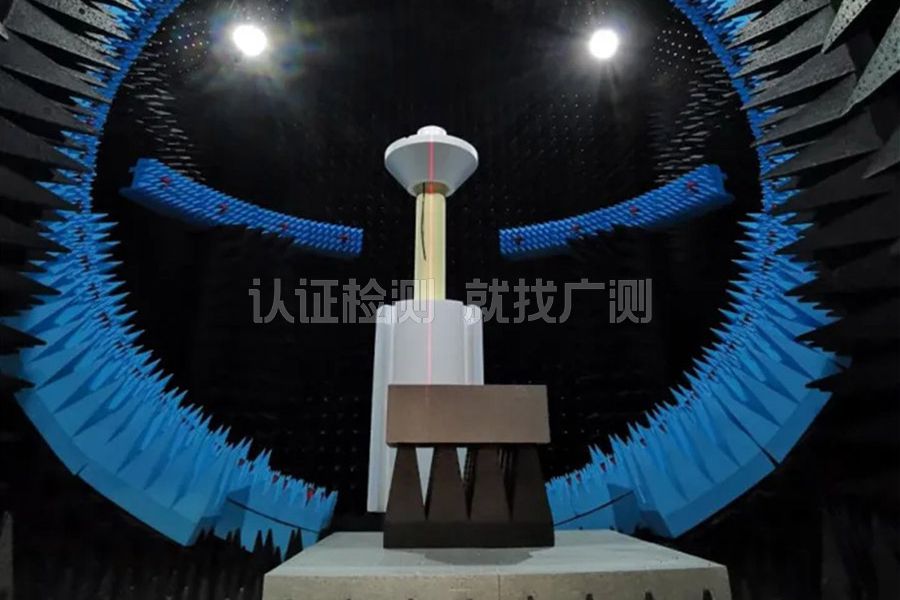

二、OTA实验室介绍

广测电磁所属集团关联公司的OTA实验室按照北美CTIA的OTA规范要求要求打造，可为有源或无源天线提供相应的测试环境，可对天线的辐射性能进行电子扫描，再通过电脑采集、分析、整理，从而对天线的性能进行确认，有重复性高，准确度高，解析度高等优点。

三、OTA测试标准

GB/T 9410	YD/T 1484	YD/T 2193
3GPP TS 25.144	3GPP TS 34.114	3GPP TS 37.544
3GPP TR 25.914	3GPP TS 38.521	3GPP TR 37.902
Self Certification U2100 Radio radiated_V1.3	Self Certification GSM CS - PS Radio radiated_V1.2	Self Certification U900 Radio radiated_V1.2
CTIA Test Plan for RF Performance Evaluation of Wi-Fi Mobile Converged Devices	CTIA Test Plan for Wireless Device Over-the-Air-Performance	OGDR 12.0 LTE Device Performances

四、OTA测试项目

1.有源

TRP(Total Radiated Power)/总发射功率；

TIS(Total Isotopic Sensitivity)/接收灵敏度；

NHPRP(Near Horizon Partial Radiated Power)/近水平面发射功率；

NHPIS(Near Horizon Isotropic Sensitivity)/近水平面接收灵敏度；

EIRP(Effective Isotropic Radiated Power)/ERP(Effective Radiated Power)/等效全向辐射功率；

PEIRP(Peak Effective Isotropic Radiated Power)/峰值等效全向辐射功率。

2.无源

Gain(dBi): Gain(dBd)/增益；

Radiation Pattern/天线方向图测试；

Input Impedance /天线接口阻抗测试；

VSWR/RL/天线驻波比/回波损耗测试；

3D/3D场强图；

3dB BW/FB Ratio波束宽度，前后比；

Cross polar/Isolation交叉极化比，隔离度；

Directivity/方向性；

Efficiency/效率。
